產品特點：
DF（普通蝶閥）、WDF（螺旋機萬向球專用蝶閥）、QDF（氣動蝶閥）型蝶閥系我公司設計部門在我公司設計生產各類粉體閥門的豐富經驗的基礎上，參照國外同類產品而設計開發的一系列產品。
該產品可應用于建筑、化工、食品、冶金、電力等行業，用來控制粉狀、顆粒狀物料的喂送，結構緊湊、密封嚴密具有較高的實用性、先進性。該產品閥板外表采用專用的密封材料，增強了閥板的密封及耐磨性能，兩端軸承密封嚴密并采用了PTM自潤滑材料，在任何工作環境下均可翻轉自如，大大提高了使用壽命。
該產品有多種聯接形式，適合各種不同的工況條件，雙法蘭結構，密封聯接可靠；單法蘭結構，聯接更方便，并配手動、氣動等多種傳動形式，使用操作更輕松、簡便。
雙法蘭手動蝶閥尺寸規格表
|
型號 |
ΦA |
ΦB |
ΦC |
H |
H1 |
L |
n-Φd |
α |
|
DF160 |
184 |
225 |
260 |
100 |
50 |
320 |
8-11 |
22.5° |
|
DF200 |
207 |
252 |
285 |
100 |
50 |
344 |
8-13 |
22.5° |
|
DF250 |
260 |
315 |
350 |
100 |
50 |
398 |
8-17 |
22.5° |
|
DF300 |
310 |
365 |
400 |
100 |
50 |
450 |
8-19 |
22.5° |
|
WDF160-200 |
184/207 |
300 |
328 |
100 |
50 |
390 |
8-13 |
22.5° |
|
WDF250-300 |
260 |
365 |
400 |
100 |
50 |
450 |
8-17 |
22.5° |
注：蝶閥的高度及法蘭尺寸也可根據用戶要求制作。

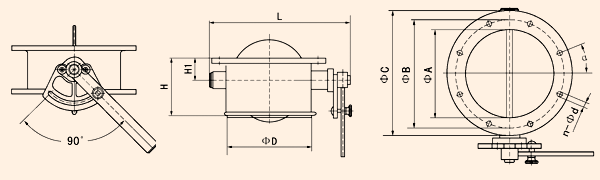

單 法蘭手動碟閥尺寸規格表
|
型號 |
ΦA |
ΦB |
ΦC |
ΦD |
H |
H1 |
L |
n-Φd |
α |
|
DF160 |
184 |
225 |
260 |
194 |
130 |
50 |
320 |
8-11 |
22.5° |
|
DF200 |
207 |
252 |
285 |
219 |
130 |
50 |
344 |
8-13 |
22.5° |
|
DF250 |
260 |
315 |
350 |
273 |
130 |
50 |
398 |
8-17 |
22.5° |
|
DF300 |
310 |
365 |
400 |
325 |
130 |
50 |
450 |
8-19 |
22.5 |
| 注：蝶閥的高度及法蘭尺寸也可根據用戶要求制作。 |
|

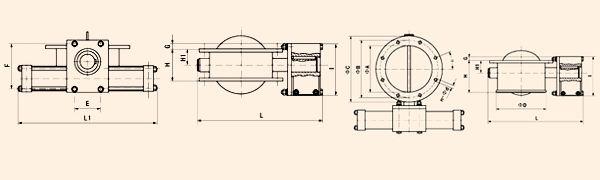

雙（單）法蘭氣動蝶閥尺寸規格表
|
型號 |
E |
F |
G |
I |
L |
L1 |
|
QDF160 |
80 |
140 |
15.5 |
160 |
390 |
430 |
|
QDF200 |
80 |
140 |
15.5 |
160 |
415 |
430 |
|
QDF250 |
80 |
140 |
15.5 |
160 |
475 |
430 |
|
QDF300 |
80 |
140 |
15.5 |
160 |
525 |
430 |
|
WDF160-200 |
80 |
140 |
15.5 |
160 |
455 |
430 |
|
WDF250-300 |
80 |
140 |
15.5 |
160 |
525 |
430 | |
| 注: |
1、蝶閥的高度及法蘭尺寸也可根據用戶要求制作。
2、其它參數與手動蝶閥相同。 |  |
